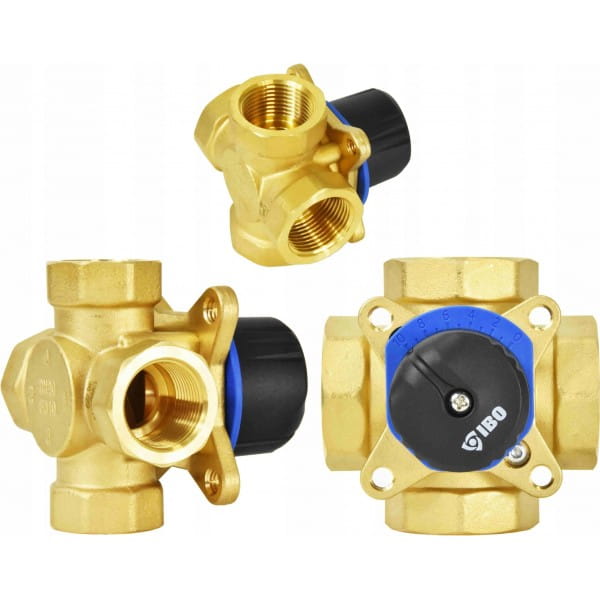

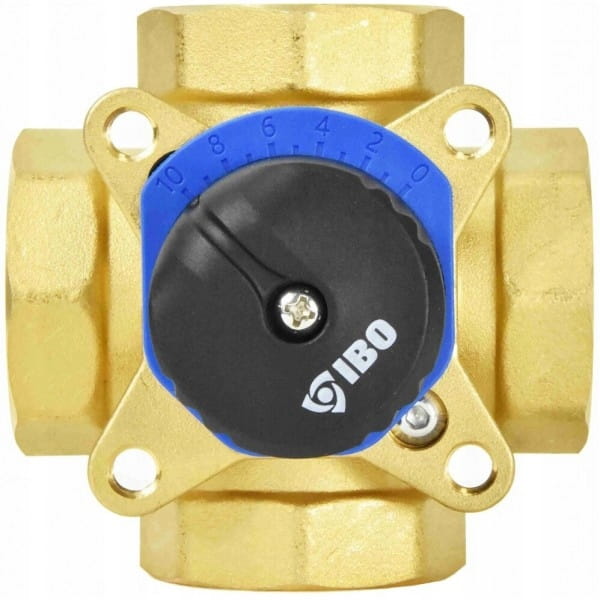

ZAWÓR 4 DROGOWY MIESZAJĄCY 3/4 CALA DN20 przepływ 6,3m3/h MIX4 IBO

Zawór mieszający regulacyjny 4-drogowy 3/4 " IBO MIX4

Zawory regulacyjne IBO MIX4, przeznaczone są do montowania w instalacjach centralnego ogrzewania.  Służą one głównie do podmieszania w odpowiedniej proporcji gorącej wody z kotła, z chłodną wodą z powrotu.

Zawory regulacyjne mogą znaleźć także zastosowanie jako zawory rozdzielające, gdy wymagany jest rozdział strumienia wody.

Skala pozycji zaworu może być odwracana i obracana, umożliwiając zmianę usytuowania zaworu.

Zawór mieszający IBO MIX4 4-drogowy - DANE TECHNICZNE:

• Średnica przyłącza: 3/4''
• Przepustowość: 6,3 KVS
• Ciśnienie robocze: ≤ 10 bar
• Temperatura robocza: ≤ 110°C
• Stężenie glikolu: 50%
• Materiał wykonania: Mosiądz CW617N

Sterowanie ręczne lub automatyczne

Aby zautomatyzować działanie zaworów, można dołączyć do nich siłowniki. Te niewielkie urządze­nia zadbają o sprawne działanie systemu. Może­my je ustawiać w tryb pracy ręcznej lub automa­tycznej. W przypadku zaworów regulacyjnych należy wybrać siłowniki trzypunktowe. Musimy jednak pamiętać o odpowiednim dobraniu siłownika do rodzaj u sterowania, który zastoso­waliśmy w układzie.

Montaż siłownika jest stosunkowo prostą czyn­nością. Należy zdemontować pokrętło oraz w od­powiedni sposób nasunąć i zamocować siłownik na korpusie zaworu.

Wymiar A: Rp 3/4''

Wymiar H: 81,5 mm

Wymiar L: 80 mm

Sterowanie ręczne lub automatyczne

Aby zautomatyzować działanie zaworów, można dołączyć do nich siłowniki. Te niewielkie urządze­nia zadbają o sprawne działanie systemu. Może­my je ustawiać w tryb pracy ręcznej lub automa­tycznej. W przypadku zaworów regulacyjnych należy wybrać siłowniki trzypunktowe. Musimy jednak pamiętać o odpowiednim dobraniu siłownika do rodzaj u sterowania, który zastoso­waliśmy w układzie.

Montaż siłownika jest stosunkowo prostą czyn­nością. Należy zdemontować pokrętło oraz w od­powiedni sposób nasunąć i zamocować siłownik na korpusie zaworu.

Przykładowe schematy montażowe :

Wymiar A: Rp 3/4''

Wymiar H: 81,5 mm

Wymiar L: 80 mm
