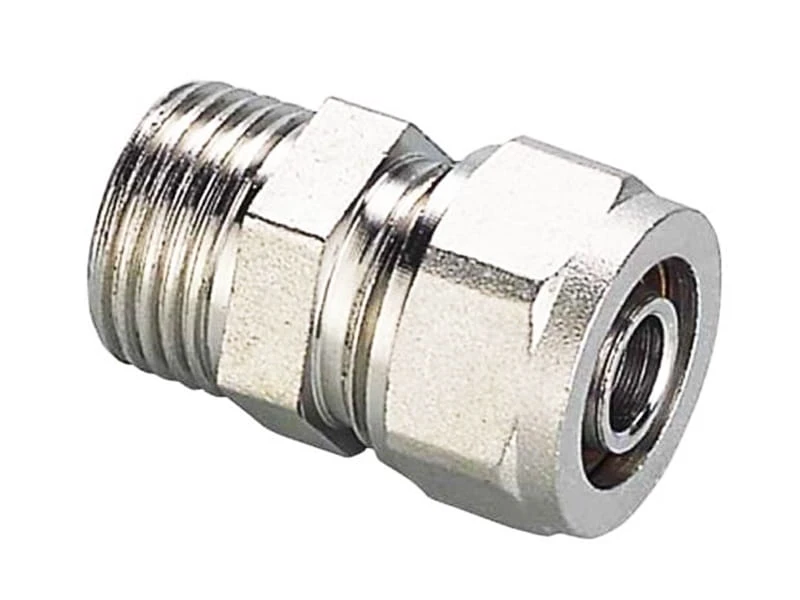

ZŁĄCZKA PEX ALUPEX SKRĘCANA FI 16x1/2'' GZ MOCNA

ypel złączka pex skręcana 16x1/2" gz DIAMOND

Cały system DIAMOND PEX składa się z rur wielowarstwowych oraz dwóch typów złączek skręcanych i zaciskanych. Rury wielowarstwowe Pex/Al/Pex wykonane są z dwóch rur polietylenu usieciowanego oddzielonego warstwą aluminium. Charakteryzują się one długą żywotnością oraz łatwą i wygodną instalacją. System przeznaczony jest dla wewnętrznych instalacji wodociągowych (ciepłej i zimnej wody użytkowej), instalacji centralnego ogrzewania lub chłodzenia, ciepła technologicznego i instalacji przemysłowych (np. sprężonego powietrza).

Montaż instalacji z systemu PEX firmy Diamond należy przeprowadzić w następujący sposób:

• przy montażu złączki należy zapewnić odpowiedni odcinek prosty za jak i przed złączką. Odcinek powinien wynosić co najmniej 10x średnica zewnętrzna rury;
• miejsce połączenia nie powinno podlegać żadnym naprężeniem wzdłuż osi;
• do gięcia końcówek rur stosuje się sprężynę wewnętrzną, natomiast do gięcia odcinków, natomiast do gięcia odcinków prostych - sprężyny zewnętrzne;
• rurę należy ciąć prostopadle do jej osi za pomocą specjalnych narzędzi;
• koniec przewodu powinien przylegać równomiernie na całym obwodzie w gnieździe złączki;
• koniec rury należy sfazować przy pomocy kalibratora;
• do zaprasowywania złączek Diamond należy używać szczęki typu "U", połączenia takie są nierozłączne;
• szczęki zaciskarki muszą być całkowicie domknięte;
• użycie prawidłowych szczęk i maszyny do zaprasowywania, prawidłowa kalibracja rury PEX oraz protokół z wykonanej próby szczelności po wykonaniu instalacji są podstawą do uzyskania gwarancji'
• złączki zaprasowywane FZZ, które będą zamontowane w instalacji podtynkowej, muszą być w odpowiedniej otulinie;
• przed montażem należy sprawdzić elementy podlegające połączeniu, powinny być czyste, bez zanieczyszczeń mechanicznych;
• połączenia skrętno-zaciskowe uznawane są za połączenia rozłączne;
• połącznia przy użyciu kształtek skrętno-zaciskowych używane są przy montażu instalacji natynkowych, nie powinno się używać tego typu połączeń w instalacji podtynkowej;
• montaż i wykonanie instalacji w systemie pex wykonywać w temperaturze dodatniej.

Złączki mosiężne skręcane do systemu PEX z powłoką niklowaną TYP: FTN przeznaczone do instalacji wodociągowej i centralnego ogrzewania w budynkach. Wyposażone są w gwinty typu G i zacisk do rury PEX. Występują w postaci: łączników, kolan, trójników, czwórników.

• System: Diamond pex
• Typ produktu: Nypel
• Średnica: 16mm
• waga opakowania: 0.064
