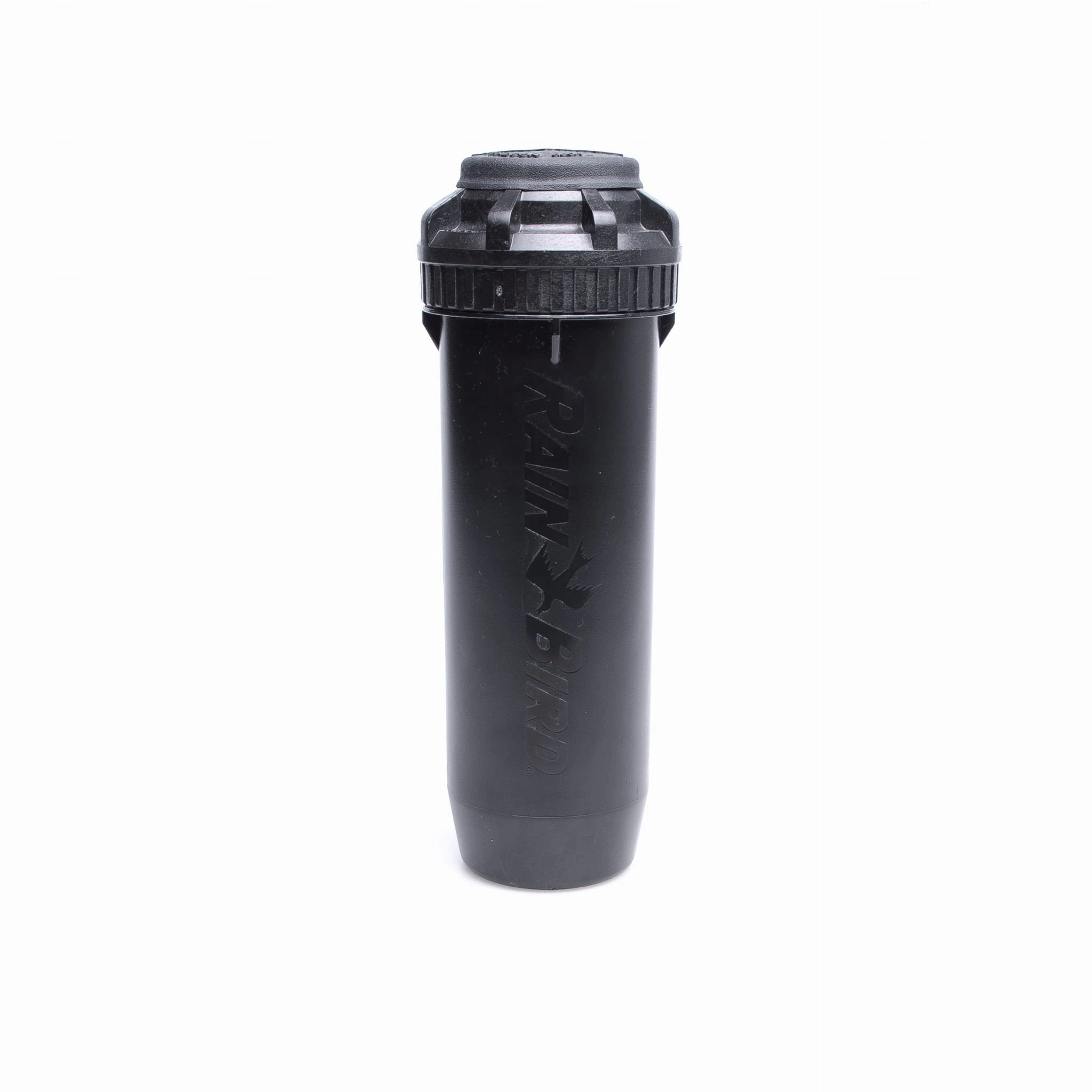

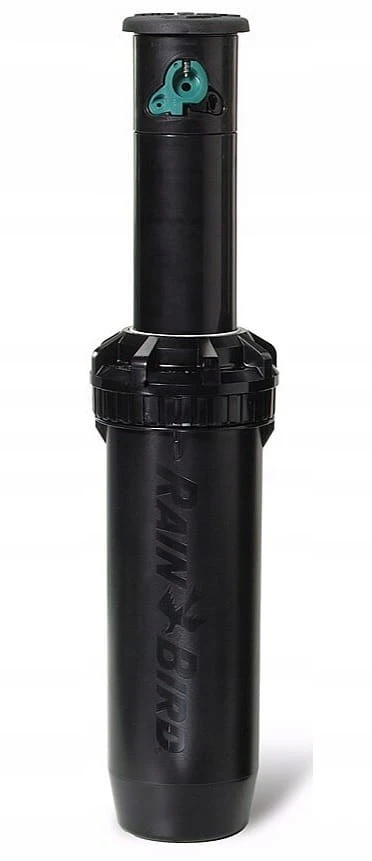

Zraszacz Wynurzalny Rotacyjny RAIN BIRD 6504 PC FALCON zasięg 11,3-19,8m

Zraszacz rotacyjny 6504 Falcon marki Rain Bird to zraszacz o dalekosiężnym zasięgu.

Falcon 6504 przeznaczony jest zarówno do nawadniania terenów prywatnych jak i nawadniania obiektów sportowych. Zraszacz ten charakteryzuje się niezawodnością jaki i trwałością dzięki wytrzymałej konstrukcji, która jest odporna na naciski jak i wszelkie uszkodzenia mechaniczne. Urządzenie posiada wbudowany zawór stopowy dzięki któremu sprawdza się w systemach nawadniania na terenach o zróżnicowanej rzeźbie.

Zraszacz Falcon 6504 PC - to zraszacz sektorowy, wyposażony w mechanizm sektorowy, który pozwala na dowolne ustawienie kąta nawadniania w zakresie od 40 - 360°

Zraszacz rotacyjny, sektorowy przeznaczony do podziemnego montażu przy nawadnianiu dużych trawników i boisk sportowych o powierzchni do 1230 m².

Do regulacji można użyć śrubokręta Rain Bird

Zastosowanie zraszacza:

• nawadnianie kortów tenisowych z mączki,
• nawadnianie kortów tenisowych trawiastych,
• nawadnianie boisk piłkarskich,
• nawadnianie innych boisk sportowych,
• nawadnianie parków,
• nawadnianie ogrodów przydomowych o dużych powierzchniach trawiastych,
• nawadnianie komercyjne.

WŁAŚCIWOŚCI

• Proste nastawianie sektora od góry (model sektorowe),
• Trzpień zapadkowy, tak jak w zraszaczach statycznych,
• Smarowany wodą napęd przekładniowy,

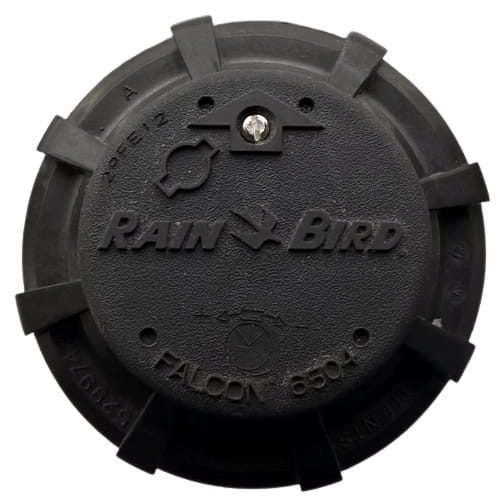

• Fabrycznie instalowana gumowa pokrywa,
• Zawór stopowy typu SAM,
• Sprężyna powrotna ze stali nierdzewnej, przeznaczona do intensywnej pracy, zapewnia pewne wysuwanie,
• Samonastawna konstrukcja nie wymaga zmiany podczas wymiany dyszy,
• Śruba pozwalająca regulować zasięg w zakresie 25% jego wartości,
• Pierścień uszczelniający uruchamiany pod wpływem ciśnienia oraz stożkowa końcówka pionowej części wynurzalnej, zapewniająca prawidłowe wynurzanie i chowanie,
• Modele sektorowe i pełnozakresowe.

Budowa zraszacza FALCON 6504 PC

DANE TECHNICZNE

• Dawka opadowa: 9 - 29 mm/h
• Zasięg: 11,9 - 19,8 m
• Ciśnienie robocze: 2,1 - 6,2 bar
• Przepływ: 0,66 - 4,93 m3/h
• Podłączenie 1" (26/34), wlot z gwintem wewnętrznym BSP
• Zawór stopowy: zatrzymujący odpływ wody do 3,1 m wysykości
• Zakres zraszania: 40 - 360°

Wymiary:

• Wysokość całkowita: 21,6 cm (8 1/2")
• Wysokość wynurzenia: 10,2 cm (4”)
• Średnica odsłoniętej powierzchni: 5,1 cm (2")

PODPOWIADAMY:

Regulacja Sektora

Sektor jest nastawny w zakresie 40° - 360°

Wszystkie zraszacze sektorowe FALCON 6504 są fabrycznie ustawione na około 180°. Zraszacz jest regulowany w prawo, obrót w lewo jest zablokowany.

Aby wyrównać zablokowane lewe ustawienie należy:

• Wyciągnąć wieżyczkę i obrócić w lewo (przeciwnie do ruchu wskazówek zegara.
• Następnie, przekręcić korpus do momentu gdy strzałka wskaże kierunek, który chcemy ustawić jako maksimum obrotu lewego.

1. Zwiększenie sektora (B):

• Trzymając wieżyczkę dysz w maksymalnie lewym ustawieniu włóż śrubokręt do otworu regulacji,
• Przekręć śrubokręt w kierunku przeciwnym do ruchu wskazówek zegara (+), aby zwiększyć sektor,
• Każdy pełny obrót śrubokręta spowoduje dodanie 45° zakresu,
• Gdy zostanie ustawiony maksymalny sektor 360° poczujesz opór w śrubie regulacji.

2. Zmniejszanie sektora (C):

• Trzymając wieżyczkę dyszy w maksymalnie lewym ustawieniu włóż śrubokręt do otworu regulacji,
• Przekręć śrubokręt w kierunku zgodnym z ruchem wskazówek zegara (-), aby zmniejszyć sektor,
• Każdy pełny obrót śrubokręta spowoduje zmniejszenie zakresu  45°,
• Gdy zostanie ustawiony minimalny zakres 40°, poczujesz opór w śrubie regulacji.

3. Regulacja promienia możliwość zredukowania go do 25% (D):

• Włóż śrubokręt do otworu regulacji promienia,
• Przekręć śrubokręt zgodnie z ruchem wskazówek zegara aby zmniejszyć promień.
